浴池水蒸汽加热方案



方案概述：
       温泉、浴池、泳池用的温水选用蒸汽喷射加热器利用蒸汽与水直接混合加热,蒸汽加热喷射器安装简单,不占空间,无噪音，热效率99%，若配上STH水温水位控制器，可以非常准确的控制出水温度，让您省时,省钱,省心.为此，我公司提供以下设计方案，供大家参考：

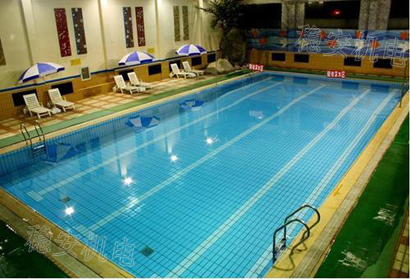

一、浴池水现场：
    1. 水温：10℃  压力0.3MPa
    2. 蒸汽：0.7MPa  170℃
    3. 泳池：800M3（长25m x 宽16m x 深2 m）

二、浴池水系统需要解决的问题:
    1. 2小时内将800M3的水，从5℃，加热到45℃；
    2. 喷射式换热器运行平稳，无振动、没有噪音、换热效率高；
    3. 泳池水自然冷却，或补冷水后，可以重复加热，没有水浪费；

    4. 喷射式加热器使用寿命长，维护简单，一劳永逸。

三、蒸汽喷射加热器选型与方案设计：
    根据我们多年的项目设计，应用经验，参考《供暖通风设计手册》进行选型设计：
    综合计算建议选型蒸汽加热喷射器WQH-300-400C,304材质1台循环加热2小时可将水加热到45℃，满足系统运行需要。

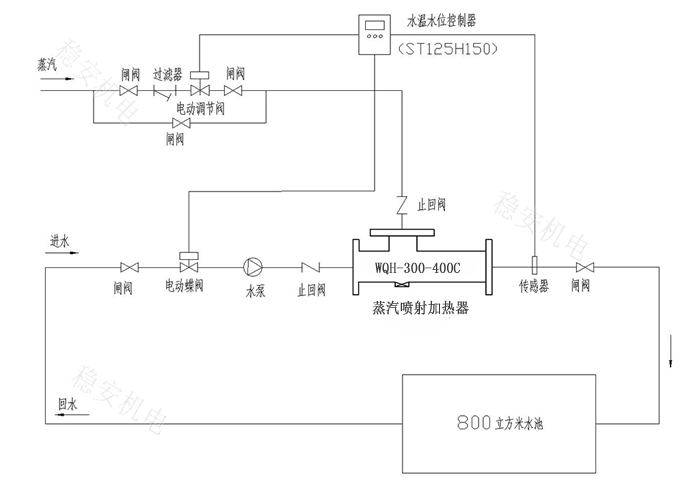

四、浴池水系统方案示意：
