水箱蒸汽加热方案



方案概述：
       工业生产，居民生活，酒店，休闲洗浴用水选用HS浸没式汽水混合器安装在水箱中,利用蒸汽与水直接混合加热生产高温热水供用户使用，稳安蒸汽水箱加热器解决了传统加热方式费用高、噪声大，安装工程费时费力的难题。浸没式汽水混合器具有无振动，低噪音,热效率高达98%以上的优点。为满足用户需要，特提供以下几种方案供大家参考：




基 本 方 案


一、水箱蒸汽加热系统解决问题：
     1. 浸没式汽水混合器生产厂家提供设备选型与技术支持；
     2. 蒸汽水箱加热器运行时无振动，低噪音，热效率98%以上；
     3. 水箱补冷水，或水温自然冷却下降后，可重复加热，没有水浪费。

二、蒸汽水箱加热器系统原理：
       利用市政或锅炉蒸汽选用我司生产的HS浸没式汽水混合器直接安装在水箱中与水混合生产热水，当水箱中的水温度降低后，可以开启蒸汽阀门，用浸没式汽水混合器对水进行重复加热至用户需要的温度，没有水浪费。

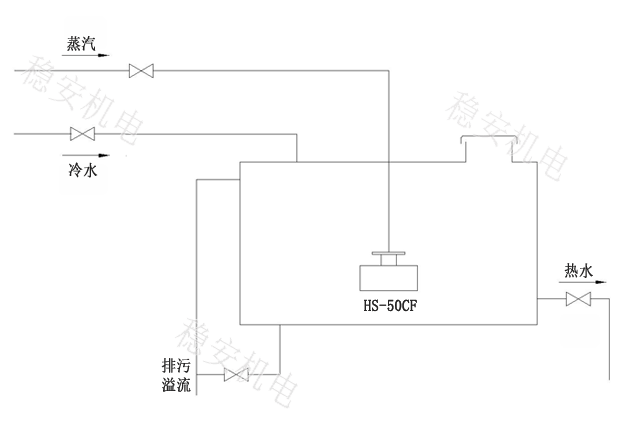

三、水箱蒸汽加热器系统示意：





 增值水温自动控制方案


一、水箱蒸汽加热器系统原理:
       利用市政或锅炉蒸汽选用我司生产的HS浸没式汽水混合器直接安装在水箱中与水混合生产热水，当水箱中的水温度降低后，SWK11水温控制器可以自动开启蒸汽阀门用浸没式汽水混合器对水箱进行重复加热至用户需要的温度，当水温达到设定温度后，WK水温控制器自动关闭蒸汽阀门，没有蒸汽能源浪费，也不需要按排人工操作，全自动运行，有效降低了用户使用成本。

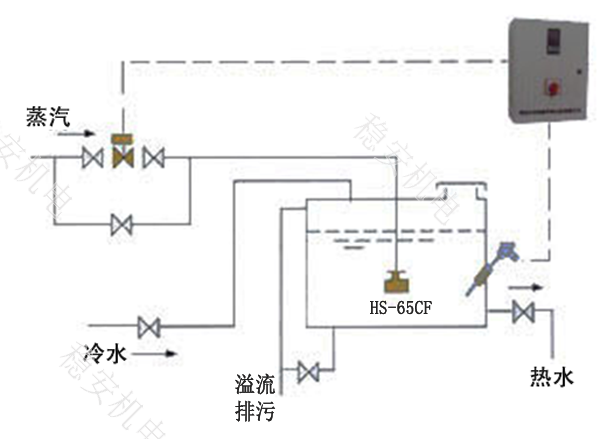

二、水箱蒸汽加热水温控制系统示意：





经典水温水位全自动控制方案


一、水箱蒸汽加热器系统原理:
       利用市政或锅炉蒸汽选用我司生产的HS浸没式汽水混合器直接安装在水箱中与水混合生产热水，当水箱中的水温度降低后，STH水温控水位制器可以自动开启蒸汽阀门用浸没式汽水混合器对水进行重复加热至用户需要的温度，当水温达到设定温度后，自动关闭蒸汽阀门，同理水深低于设定水位时，自动打开冷水阀门；水深到达设定水位时，自动关闭冷水阀门，整套系统全自动运行，没有蒸汽能源浪费，没有水浪费，更不需要安排人员操作，很好的降低了用户使用成本。

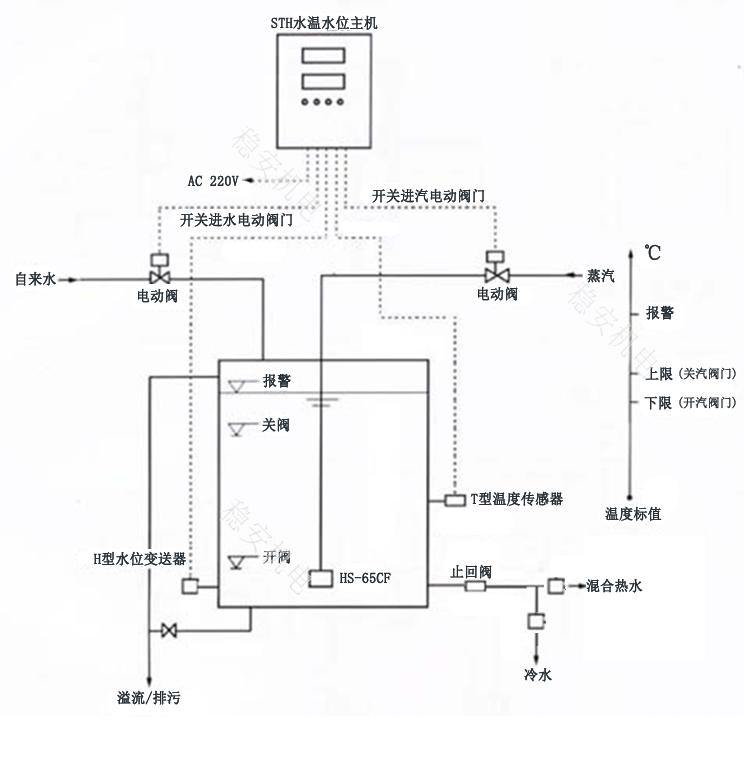

二、水箱蒸汽加热器系统示意：



温馨提示:
水箱蒸汽加热系统设计注意：

1. 根据需要加热的水量、加热温度、加热时间、蒸汽类型，压力等，计算是否有足够的蒸汽供应能力,比如锅炉大小、或蒸汽管径配置。

2. 根据供水箱形状、水箱大小，选择HS浸没式汽水混合器型号、数量。

3. 根据热水箱位置选择是否需要配水泵（高位热水箱，可以自流供水；低位热水箱，需要另配热水泵加压供水）。

4. 根据自动控制需求，选择SWK水温控制器、或STH水温水位控制器，同时需要考虑有无传感器安装位置？
    若是新制热水箱，需要预留了传感器安装位置；如果是改造热水箱，或地下水池，是否方便在侧面安装传感器？
