工艺水蒸汽加热方案

方案概述：
      生物医药、制浆造纸、人造材料等化工企业的生产工艺中，广泛选用汽水混合喷射器加热水实现工艺保温或应用喷射式汽水混合加热器对工艺水进行循环加热。为满足广大客户的需要，根据我们多年的生产经验，特设计不锈钢汽水混合喷射器工艺水循环加热方案供大家参考：

一、工艺水现场：
   1. 热   媒： 蒸汽0.4MPa（饱和）；
   2. 水流量：180T/H
   3. 水温度:  10℃

二、工艺水系统解决的问题：
   1、汽水混合喷射器厂家提供设备选型与系统设计支持；
   2、喷射式汽水混合热器运行时无振动，无噪音，热效率98%以上；
   3、利用饱和蒸汽将工艺水加热到25℃；
   4、工艺水温度恒定、流量稳定，无需人工调节，自动输送到换热系统。

三、工艺水系统选型与设计：
  根据我们多年的项目设计，选型经验，参考《供暖通风空调设计手册》进行选型计算：
  1、水流量180T/H，从10℃加热到25℃，需要热量2700000KCaL/h;
  2、根据蒸汽与水的热力性质换算，现场饱和蒸汽0.4MPa，建议选配DN125的蒸汽管径，提供蒸汽4.2T/H，可满足水均匀加热到25℃;

  3、水温恒定，无需人工调节，建议选配SWK31-125水温控制器1套。

四、汽水混合喷射器选型：
    综上述计算设计，建议选型WQH-250-180C不锈钢汽水混合喷射器1台，即可满足系统需要。

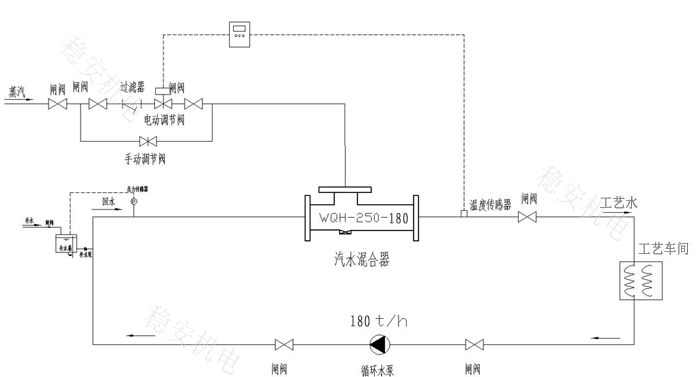

五、工艺水系统方案示意：
