热水供应站加热方案



方案概述：
       热水供应站选用管道式汽水混合加热器利用电厂或市政蒸汽生产热水，用水车运送给城区的学校，宾馆，浴池等用水单位，管道式汽水混合器厂家稳安机电专注生产三十余年，对于城市取消燃煤锅炉，减少大气污染，节约能源起到了积极推动作用，为满足广大用户的需要，根据我们多年的生产经验，特设计热水供应站管道式汽水混合器加热方案供大家参考。

一、热水供应站现场：
    1. 热  媒：市政蒸汽0.4MPa，200℃；
    2. 水流量：180T/H；     3. 水温:  20℃。

二、热水供应系统解决问题：
    1. 管道式汽水混合加热器厂家提供具体选型与系统设计支持；
    2. 管道式汽水混合加热器运行时无振动、无噪音、热效率99%；
    3. 利用市政蒸汽将热水加热到95℃；
    4. 水温度恒定、流量稳定、无需人工调节，自动输送到换热系统。

三、热水供应系统选型与设计：
     根据我们多年的项目设计，选型经验，参考《供暖通风空调设计手册》进行选型计算：
    1. 水流量180T/H，从20℃加热到95℃，需要热量13500000KCaL/h;
    2. 市政蒸汽0.4MPa，根据蒸汽与水的热力性质换算，建议现场选配DN300的蒸汽管径，提供蒸汽21.19T/H，可满足水均匀加热到95℃;
    3. 水温恒定，无需人工调节，建议选配SWK31-100水温控制器1套。

四、管道式汽水混合器选型：
      综上述计算建议选型WQH-250-180C管道式汽水混合加热器2台串联加热使用，即可满足需要。

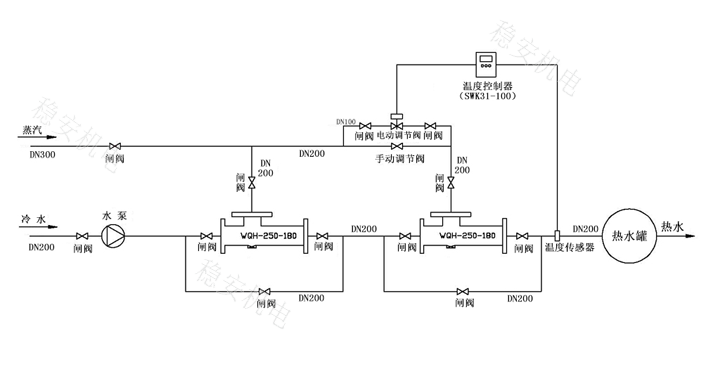

五、方案系统示意：
