污水蒸汽加热方案



方案概述：
       冬季水中生物活性低，污水处理系统能力低下，污水排放很难达标。针对污水处理系统能力差的问题，广大污水厂都选用蒸汽加热器对污水进行预加热后再处理，蒸汽混合器厂家稳安机电致致力于生产三十多年，生产的蒸汽消声加热器，蒸汽加热消声器热效率高，噪音低，受到广大用户好评。因此特设计本方案供广大用户参考：


一、工业污水处理现场:
     1. 污水池流量：150T/H；
     2. 热        媒：蒸汽0.5MPa（饱和）;

     3. 污水温度：0℃

二、污水加热系统需要解决的问题
     1. 利用饱和蒸汽将污水加热到20℃；
     2. 蒸汽加热消声器安装简单，热效率高，没有能源浪费；
     3. 蒸汽加热器运行稳定、没有噪音、没有振动，使用寿命10年以上；
     4 .污水温度恒定，无需人工调节，全自动控制。


三、选型与方案设计：
      根据我们多年的项目设计，选型经验，参考《供暖通风空调设计手册》进行选型计算：
     1. 污水流量150T/H，从0℃加热到20℃，需要热量3000000KCaL/h;
     2. 现场饱和蒸汽0.5MPa，根据蒸汽与水的热力性质换算，建议现场选配DN125的蒸汽管径，提供蒸汽4.7T/H，可满足水均匀加热到20℃;
     3. 为保证水温恒定，实现全自动化工业控制，建议选配ST125H150水温水位控制器1套.

四、蒸汽消声加热器选型：
      综上述计算建议选型WQH-250-150C蒸汽加热器，304材质1台，即可满足系统运行需要。

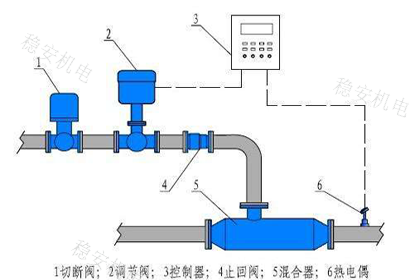

五、污水处理蒸汽混合器安装示意：
