生活用水加热方案





方案概述：
       居民楼，职工宿舍，学校等多用户热水系统，有多个用水终端，而且每个终端都长期需要水温恒定，流量稳定的热水，为此，我公司经常为用户提供生活热水系统解决方案。

一、热水系统需解决问题：
    1. 喷射式汽水混合加热器厂家提供具体设备选型与系统设计支持；
    2. 汽水混合加热器运行时无振动、无噪音、热效率99%；
    3. 水温度恒定、流量稳定、无需人工调节，自动输送到热水系统。

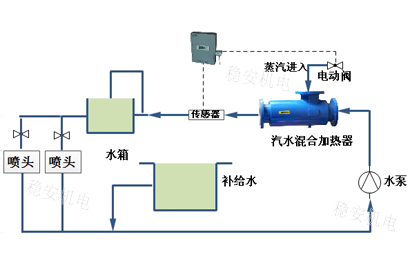

二、生活热水系统原理：
       利用市政或锅炉蒸汽同我司生产的WQH汽水混合加热器直接混合生产热水，在管道汽水混合加热器的出水侧安装温度传感器检测出水温度值，反馈给水温控制器主机，SWK31水温控制主机通过调节蒸汽阀门的开度，改变蒸汽喷入喷射式汽水混合加热器的流量，控制被加热水的温度。再用热水泵则将水送至终端用户，并回收未使用完的水进行重复加热，没有水浪费。


三、生活热水系统设备选型：
     1. WQH汽水混合加热器 　　　　２. 热水泵              3. 生活热水箱
     4. SWK31水温控制主机                5.  管道阀门          6. 蒸汽管道，热水管道
     6. 末端用水设备

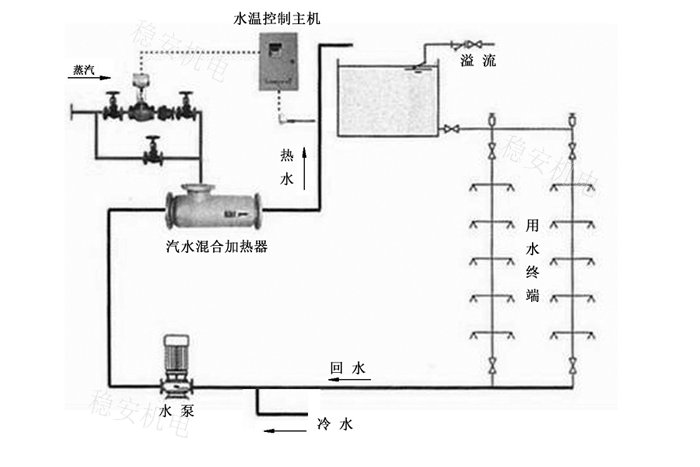

四、生活热水系统示意：
