电厂生水加热方案



方案概述：
       冬季为保证电厂化学水处理车间系统的正常运行，电厂选用生水加热器利用蒸汽将生水从5℃左右加热到25至30℃，再进入生化水处理系统,相对于其它换热设备汽水混合式生水加热器具有热效率高、安装体积小、加热水流量大、不占空间等优点。若配上SWK31水温控制器，可以非常准确的控制出水温度，生水混合加热器是电厂生化水预热处理加热的理想设备。为此，我公司提供以下设计方案，供广大用户参考：

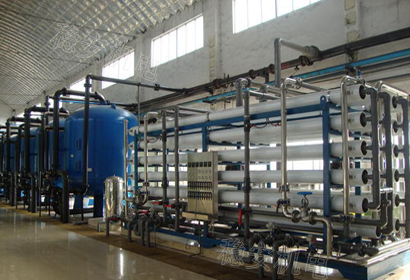

一、电厂生化现场：
     1. 生水流量: 450T/H
     2. 蒸      汽：0.5MPa, 250℃
     3. 生水温度: 5℃

二、生水系统需要达到的要求:
     1. 将450T/H生水，快速从5℃，加热到25℃；
     2. 生水混合加热器运行平稳，没有振动、没有噪音、换热效率高；
     3. 生水温度恒定,流量稳定地输送到生化水处理车间；
     4. 汽水混合式生水加热器使用寿命长，维护简单，一劳永逸。


三、生水加热器选型与方案设计：
      根据我们多年的项目设计，应用经验，参考《供暖通风设计手册》进行选型计算：
     1. 电厂生水流量450T/H， 参考水的经济流速，进行计算，建议现场选配DN300的生水管道;

     2. 根据蒸汽与水的热力性质换算，生水流量450T/H，从温度5℃加热到25℃，需要热量9000000KCaL/h;

     3. 现场过热蒸汽0.5MPa，250℃，建议现场选配DN250的蒸汽管道，提供蒸汽13.5T/H，可实现水均匀加热到25℃。


四、生水混合加热器选型：
     综上述计算建议选型汽水混合式生产水加热器JSQ-300-450C，304材质1台可满足系统运行需要。

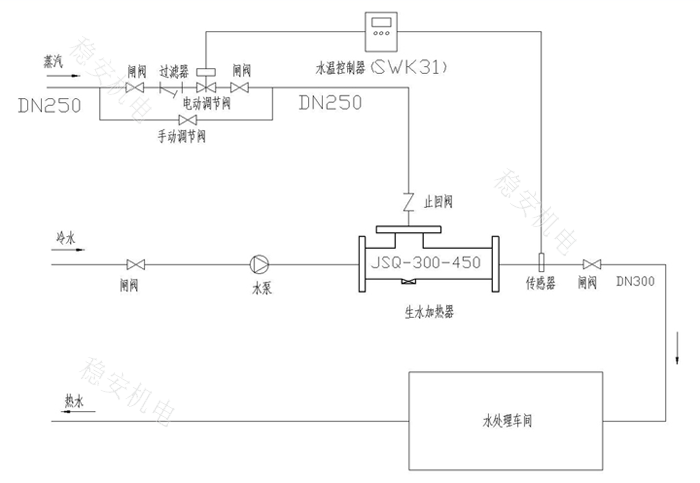

五、方案系统示意：
