SQS系列汽水混合器

一、简介

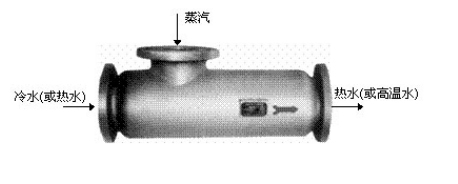

SQS系列汽水混合器是一种新型汽液混合加热器，可把蒸汽直接喷入管道内的水中，直接加热水或其它液体。

二、原理
SQS系列汽水混合器由于结构先进，因此噪声和振动都极小，同时几乎能百分之百地利用蒸汽热能。即使在系统中装有蒸汽调节阀和温度控制器等自控仪表的情况下，也不会引起冲击，仍能平稳进行。

三、用途和实例
A：此加热器的用途广泛，下面列举三种典型使用实例。

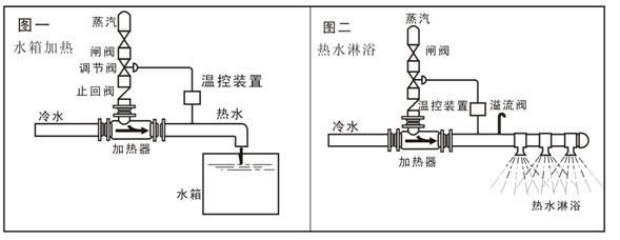

实例一：应用在单程加热系统中（如图一、图二）
主要是提供生活、生产用热水和高温水，（如澡堂、浴室、餐厅、游泳池、宾馆饭店）如图一、二，蒸汽通过加热器直接喷入液体中，从而把液体加热到一定的温度，为了保证加热温度稳定，在蒸汽侧安装蒸汽调节阀等控制仪表。因为能很快加热到额定温度，所以当用户需要时，能按所需的数量，迅速得到热水，极其方便实用。

实例二：应用在循环加热系统（如图三、图四）
主要是用于生产工艺系统，保证液体温度稳定，或升温有一定工艺要求的场合，如图三、图四，是循环加热系统的流程，该系统一方面将液体在管道中循环，同时把蒸汽缓慢地喷入，使其加热到给定的温度，再用于反应罐的热交换并继续循环加热。在该系统中也装有蒸汽调节阀等控制仪表，以自动维持循环系统的温度稳定。

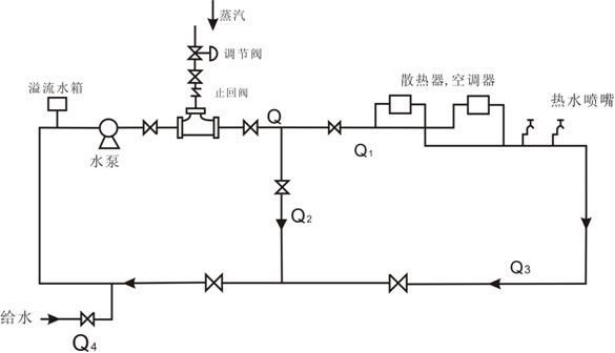

实例三：应用在供暖、空调、供热水系统（如下图）
如下图：热水在管道中循环，以Q表示，通过自控仪表，经常维持在给定的温度。同时，因为能形成一个循环系统统，所以不必设置贮热水箱（但是应考虑溢流水箱）。图中Q1，表示供热水，Q2表示循环水，Q3表示返回水，Q4表示给水。

B：汽水混合加热器在其它应用举例如下。

SQS系列汽水混合器的用途十分广泛，即可用于一次性加热，也可循环反复加热。
在化工行业，食品制造行业，也可采用气液混合，液液混合形式。

四、设计、订货须知
（1）设计、订货时应提供以下技术参数，以便选择合理的加热器。
（2）稳安机电可为您设计选型。
（3）应提供的技术参数：
a：蒸汽压力（表压）和温度。
b：进水压力（表压）、流量和起始温度。
c：出水压力（表压）和温度。
d：是用于开式系统还是用于闭式循环系统或是用于水处理系统。
e：安装方式，即水平安装还是垂直安装。
f：用在什么场合，用途是什么，液体有无腐蚀性，是否需配温度控制系统，材质选择等等。

五、型号标注和使用条件
使用条件：
最佳使用条件：蒸汽压力≥进水压力+0.1MPa
一般使用条件：蒸汽压力≥进水压力+0.05MPa
若不符合上述条件，可据情况特殊设计制造。

六、型号标注和使用条件

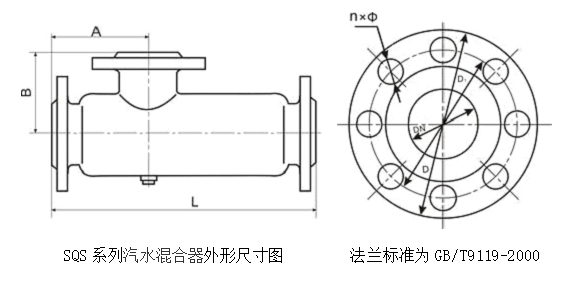

常用型，SQS系列汽水混合器技术参数（表A）

说明：(1)连接法兰标准为PN1.0 GB/T 9119-2000；(2)表中的最大加热温差是指在0.4MPa（表压）蒸汽时与蒸汽管径对应之数据，若加大温差△t，可通过增加汽压或加大汽管管径实现。

七、特殊型，SQS系列汽水混合器技术参数。（表B）
对于表B中的SQS系列汽水混合器，本公司根据客户的相关条件和我们的经验决定是否选择，为了确保产品性能，有关尺寸仅作参照，蒸汽管径根据实际需要可做变化。

八、安装须知、安装调试应注意的问题
1、换热器可水平安装，也可垂直安装。但蒸汽喷入方向只能是水平或向下。
2、在蒸汽管道近加热器处请安装止回阀。如以电动泵作为循环系统动力时，最好在蒸汽管道上加装电磁阀，以便停电时能自动切断汽源。
3、用于一次性加热时，如果出现逆流应在冷水入口附近的管道上安装止回阀。

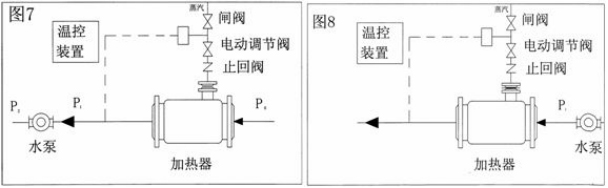

4、加热器一般安装在水泵的吸水侧，如图7。但在高温采暖系统中。水泵无法承受高温水时，加热器也可安装在水泵出水侧，如图8。加热器安装在水泵吸水侧为优先安装方式（必要时可配暖水泵。）

5、启动时，应先开水源，后开汽源。停止运行时应先关汽源，后关水源。
6、本设备的安装支承：安装应牢固可靠
