一、水温水位控制器概述:
      ST-H水温水位控制器由STH水温控制主机、电动阀门、温度传感器、水位变送器等组成。水温控制主机采用智能温度调节和智能液位调节功能组合，配以优良辅材等，整机性能稳定，运行可靠。
       用       途：开式水箱直接加热系统；
       控制对象：电动阀门；
       控制方案：按设定水位开/关进水电动阀门，同时按设定温度开/关进蒸汽电动阀门；
       主要功能：水温显示、控制、报警温度值设定，水位显示、控制、报警值设定，全自动运行；
       水温水位控制仪型号表示说明：
       T①-H②
        ①—表示蒸汽电动阀门的口径
        ②—表示水电动阀阀的口径


二、水温水位控制器工作原理:

     1．水温水位控制器主机——水温控制系统的核心部件，实现水温控制的关键，能自动整定现场水的温度，保持速率、滞后时间等重要参数，接收温度传感器检测的温度信号，与设定的温度值比较，输出控制指令，指挥电动执行阀门开、停、关，同时显示设定的目标水温值、当前的检测温度值；
     2．电动执行阀门——水温水位控制仪执行部分，按照水箱水温水位控制器主机指令工作，调节管道阻力系数，即调节管道流量；

     3．温度传感器——STH水温水位控制器检测传感部分，适时检测温度信号，传送给主机。



三、水温水位控制器功能特点：

      STH水温水位控制器——使换热或冷却系统的温度控制过程具有如下功能和特点：
      1．任意设置为制热或制冷工作模式，适应制热或制冷系统的水温度控制，或水位控制需要；
      2．同时显示当前检测的水温度值，水位值和设定的目标水温值及目标水位值。显示格式：××.× ℃， 清晰直观；
      3．任意设定目标水温值,水位值和报警水温度值,水位值；
      4．自动整定现场重要的滞后时间(※注)参数值，使水温水位控制器均处于最佳工作状态；
      5．当您希望与计算机中心联网时，可以在水温水位控制仪主机上技术升级实现（通讯串口：RS485）；
      6．STH水温水位控制器操作灵活：手动、自动操作可选择；

      7.  水箱水温水位控制器采用先进电气技术，有电气保护功能，可确保设备运行稳定。


四、水温水位控制器技术参数:

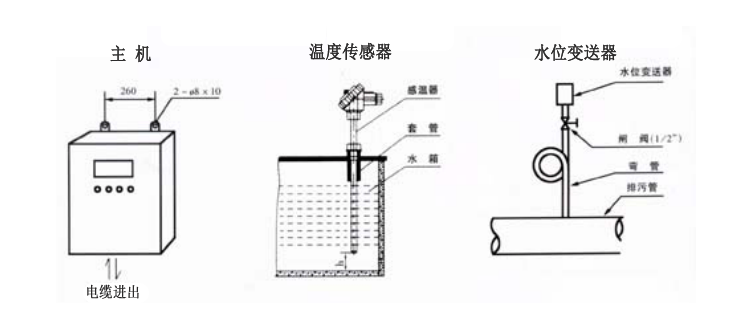

五、水温水位控制器安装使用:

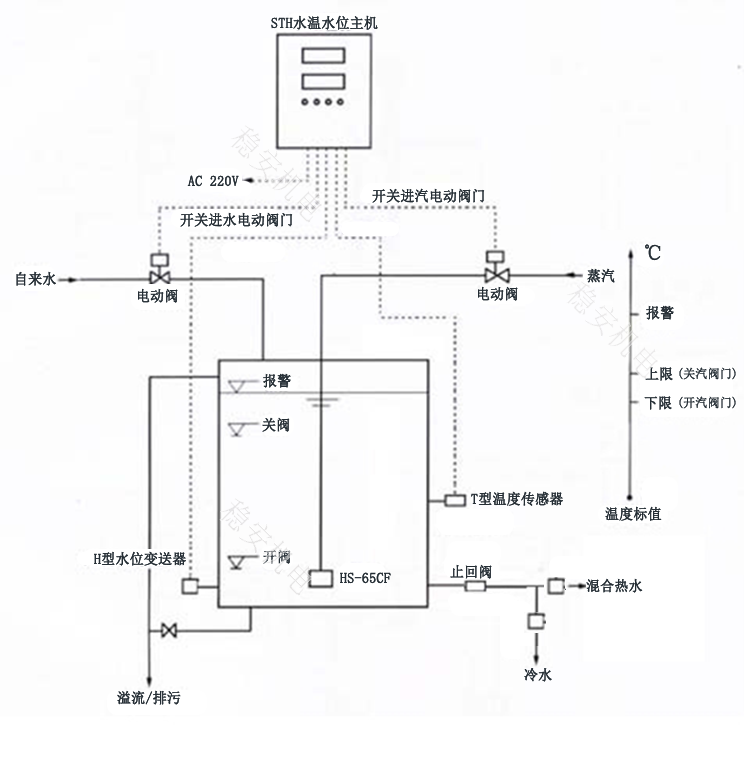

六、水温水位控制器系统应用:
