一、ZPG自动排污过滤器概述:
ZPG自动排污过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，自动排污水过滤器具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。
二、ZPG自动排污过滤器特点:
◆ 既能保持高的流量，又具有低的压力降；
◆ 不需要任何支撑结构，节省空间；
◆ 不需要设置旁路，节约投资费用，避免了在调试和维修过程中的拆卸排污；
◆ 安装灵活，可以水平安装也适应于垂直安装；
◆ 反冲洗排污过滤器在额定流速下阻力为0.5～0.1m水柱；
◆工作压力：1.6MPa；
◆工作温度范围：0℃~150℃；
◆过滤精度：100~3500微米。

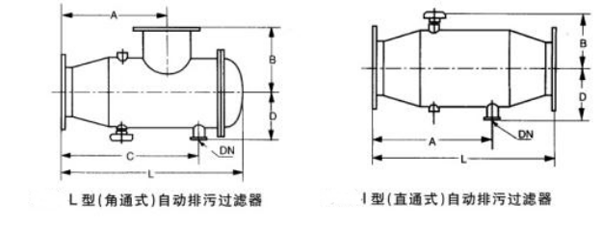

三、ZPG自动排污过滤器外型尺寸：

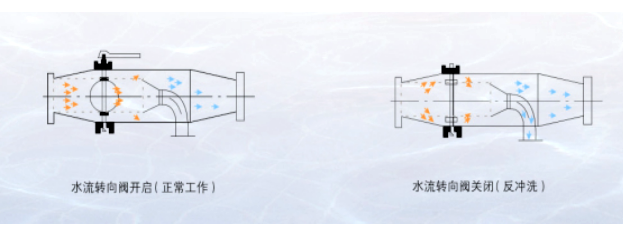

四、ZPG自动排污过滤器水流示意图：
五、ZPG自动排污过滤器型号与规格：
ZPG-L（角通式）反冲洗排污过滤器 单位（mm）
|
型号 |
L |
A |
B |
C |
D |
排污口DN |
流量t/h |
|
ZPG—L—40 |
320 |
170 |
80 |
226 |
90 |
15 |
12 |
|
ZPG—L—50 |
350 |
185 |
90 |
244 |
100 |
15 |
19 |
|
ZPG—L—65 |
380 |
200 |
100 |
270 |
120 |
20 |
28 |
|
ZPG—L—80 |
445 |
230 |
120 |
310 |
140 |
25 |
50 |
|
ZPG—L—100 |
536 |
265 |
160 |
365 |
180 |
32 |
80 |
|
ZPG—L—125 |
624 |
315 |
190 |
440 |
200 |
40 |
125 |
|
ZPG—L—150 |
728 |
375 |
220 |
520 |
230 |
50 |
160 |
|
ZPG—L—200 |
884 |
500 |
260 |
670 |
280 |
65 |
320 |
|
ZPG—L—250 |
1120 |
625 |
310 |
830 |
330 |
80 |
490 |
|
ZPG—L—300 |
1310 |
750 |
350 |
1000 |
380 |
100 |
710 |
|
ZPG—L—350 |
1514 |
875 |
410 |
1180 |
450 |
125 |
970 |
|
ZPG—L—400 |
1730 |
1000 |
470 |
1350 |
480 |
150 |
1260 |
|
ZPG—L—450 |
1896 |
1125 |
510 |
1500 |
500 |
150 |
1600 |
|
ZPG—L—500 |
2080 |
1250 |
550 |
1680 |
580 |
150 |
1970 |
|
ZPG—L—600 |
2490 |
1500 |
650 |
2000 |
650 |
200 |
2850 |
|
ZPG—L—700 |
2680 |
1600 |
680 |
2150 |
700 |
200 |
3880 |
|
ZPG—L—800 |
2880 |
1750 |
700 |
2300 |
820 |
200 |
5080 |
|
ZPG—L—900 |
3150 |
1850 |
800 |
2480 |
880 |
200 |
6410 |
|
ZPG—L—1000 |
3370 |
2000 |
900 |
2675 |
920 |
250 |
9910 |
|
型号 |
L |
A |
B |
D |
排污口DN |
流量t/h |
|
ZPG—I—40 |
245 |
185 |
63 |
90 |
15 |
12 |
|
ZPG—I—50 |
255 |
190 |
70 |
100 |
15 |
19 |
|
ZPG—I—65 |
270 |
195 |
83 |
120 |
20 |
28 |
|
ZPG—I—80 |
320 |
232 |
96 |
140 |
25 |
50 |
|
ZPG—I—100 |
350 |
260 |
128 |
180 |
32 |
80 |
|
ZPG—I—125 |
438 |
326 |
162 |
200 |
40 |
125 |
|
ZPG—I—150 |
525 |
390 |
189 |
230 |
50 |
160 |
|
ZPG—I—200 |
700 |
520 |
220 |
280 |
65 |
320 |
|
ZPG—I—250 |
875 |
650 |
255 |
330 |
80 |
490 |
|
ZPG—I—300 |
1050 |
780 |
294 |
380 |
100 |
710 |
|
ZPG—I—350 |
1200 |
885 |
331 |
450 |
125 |
970 |
|
ZPG—I—400 |
1400 |
1040 |
377 |
480 |
150 |
1260 |
|
ZPG—I—450 |
1550 |
1145 |
420 |
500 |
150 |
1600 |
|
ZPG—I—500 |
1700 |
1250 |
462 |
580 |
150 |
1970 |
|
ZPG—I—600 |
2000 |
1460 |
537 |
650 |
200 |
2850 |
|
ZPG—I—700 |
2280 |
1720 |
607 |
700 |
200 |
3880 |
|
ZPG—I—800 |
2500 |
1900 |
685 |
820 |
200 |
5080 |
|
ZPG—I—900 |
2800 |
2180 |
785 |
880 |
200 |
6410 |
|
ZPG—I—1000 |
3120 |
2470 |
860 |
920 |
250 |
9910 |
多种材质选择碳钢、304、316L、2205双相不锈钢等材质，可根据用户需要生产
多种安装方式定制国标,美标,欧标等标准法兰、螺纹连接方式，用户可根据需要定制
整体解决方案根据用户需求，提供整套解决方案，提升系统性能，节约综合成本
小批量定制可满足用户多品种、多规格、多材质、小批量的定制化需求
无振动、无噪音专业拉法尔喷管技术，蒸汽与水快速均匀混合换热，无振动、无噪音
换热效率99%蒸汽与水直接混合换热，没有能源浪费，降低了用户成本，提升企业效益
