采暖水蒸气加热方案

方案概述：
       工矿企业厂房，民用公共建筑及居民生活区采暖系统常以热水作为热媒，采暖水蒸汽加热器选用WQH汽水混合器具有热效率高，使用周期长，加热速度快，操作简单，运行成本低等优点。应广大用户需求，我公司提供以下汽水混合器加热器系统设计方案，供广大用户参考：

一、厂房采暖现场：
      面积：12000平方米， 高度：6米，
      蒸汽：0.4MPa(饱和)


二、采暖系统需要解决的问题：
    1. 汽水混合器厂家提供具体选型与系统设计支持；

    2. 汽水混合器加热器运行时无振动，无噪音；

    3. 需要确定每小时需要多少吨流量的汽水混合器，蒸汽耗量及蒸汽管径；

    4. 采暖水温度恒定、流量稳定地输送到换热系统。


三、选型与方案设计：
      根据我们多年的项目设计，选型经验，参考《供暖通风空调设计手册》进行选型计算：

    1. 12000平方米，高度6M的厂房采暖换热，大约需要热量2372KW/H；

    2. 车间采暖供水95℃，回水70℃，需要热水流量81T/H;

    3. 现场蒸汽0.4MPa，151.86℃，需要提供3.1T/H，建议选配蒸汽管径DN125。


四、设备选型：
       综上述计算建议选型WQH-250-81C汽水混合器，304材质1台，可满足系统运行需要。

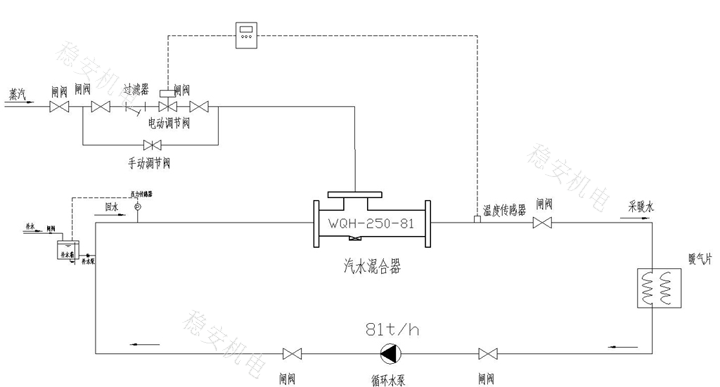

五、方案系统示意：
