SSH冷热水混合器

一、SSH冷热水混合器概述：
冷热水混合器是水——水热交换中的先进设备。水水混合器可安装在管道上，具有压力损失小，低噪音，无振动，热交换效率高，节约能源，节省投资等优点。水水混合加热器广泛应用于热水供暖系统中，尤其在集中供暖的热水锅炉房中应用，有突出的社会经济效益。

二、SSH冷热水混合器原理：

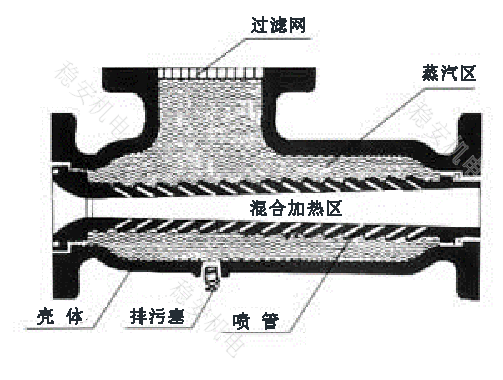

水水混合加热器主要由混合管与壳体两部分组成。高温水通过呈拉伐尔状管的混合管，低温水从其四周通过混合管壁上的一定数量的斜孔进入混合管内，进行良好混合，以达到加热水的目的。

三、SSH冷热水混合器工作特性：

冷热水混合器内部属于变截面、交流量并伴随能量交换和转换的三元流动。冷热水混合加热过程遵守稳定流动的质量守恒、能量守恒和动量守恒的三个基本定律：
1、质量守恒：
Gr+Gh=Gg           Kg/h
式中：Gr、Gh和Gg分别为高温水、低温水（回水）和混合水的流量。（下同）
2、能量守恒：因冷热两水流体在混合器中，热交换很快，SSH冷热水混合器尺寸小，可忽略混水器中本体的热损失，因而具有：
Gr.tr+Gh.th=Gg,tg
式中tr、th、tg分别为高温水、低温水和混合水的水温。
  3、流量守恒：动量方程式略。
水水混合加热器采用高温水进口——混合管——混合水出口呈轴向连为一体，高温水的压力稍低于低温水的压力，在管内两流体边流动相近，斜向混合，不产生撞击，因而噪声低，无振动，压力损失小。混合水出水口的压力略低于高温水进水口的压力，约1—2mH2O。

四、SSH冷热水混合器技术参数：

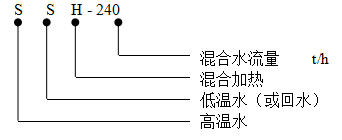

型号表示法：
SSH冷热水混合器

技术参数：

型号规格	SSH-10	SSH-20	SSH-40	SSH-100	SSH-240	SSH-300	SSH-360	SSH-480	SSH-800
混合水水量t/h	10	20	40	100	240	300	360	480	800
低温水水温G	5	5	5	70	70	70	70	70	70
高温水水温℃	95	95	95	115	115	115	115	130	130
混合水水温℃	40	40	40	95	95	95	95	95	95
低温水参考流量t/h	6	12.2	24.4	44.4	106.6	133.3	160	280	466.6
高温水参考流量t/h	4	7.8	15.6	55.6	133.4	166.7	200	200	333.4

说明：冷热水混合器可据用户要求，设计制造任一混合水流量的混水器。

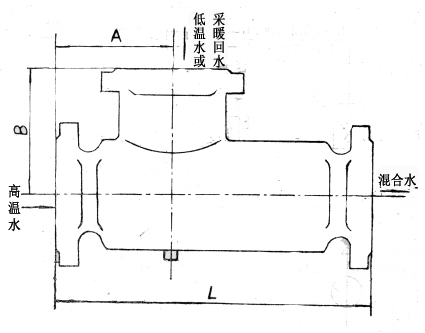

主要外型尺寸:  mm（参图一）
   SSH水水混合加热器生产厂家

低温水参考管径DN	40	50	80	100	125	200	200	200	200
高温水参考管径DN	50	65	100	125	150	250	250	250	300
混合水管径DN	65	80	125	200	250	300	300	350	400
L mm	360	660	660	1200	1200	1200	1200	1200	1500
A mm	130	220	220	450	450	450	450	450	650
B mm	130	170	170	300	300	350	350	350	500

五、SSH冷热水混合器选用举例:

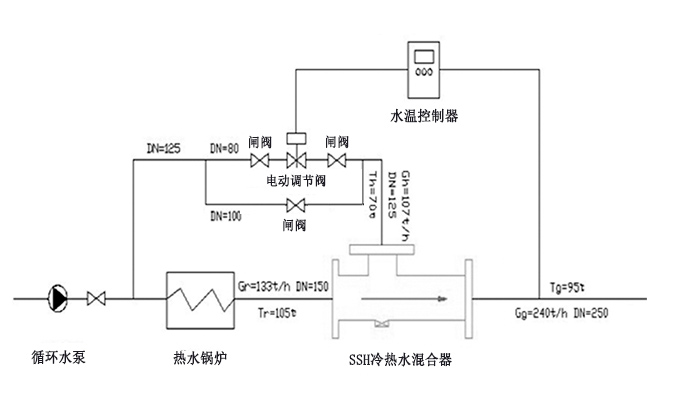

    某集中供热热水锅炉房、安装热水锅炉SZL-7-1-115/70二台,采暖供回水95/70℃。每台热水锅炉在循环水泵间配装SSH-240型混水器二台,共设计参数如图二所示。
   SSH水水混合器生产厂家

1、循环水泵      2、热水锅炉       3、冷热水混水器       4、调节阀       5、温控器

六、SSH冷热水混合器订货须知:
