一、HQS汽水混合喷射器概述:
HQS汽水混合喷射器是一种装设于管道上利用整汽直接与水混合式加热水的设备,具有热效率高、噪声低、安装简单、不占空间等特点,喷射式加热器广泛应用于采暖、空调及生产工艺水加热系统。
喷射式换热器结构如图所示,核心部件为拉法尔喷管,从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出,生产热水。蒸汽和水在高速流动中混合,无噪音、无振动,热效率在98%以上。

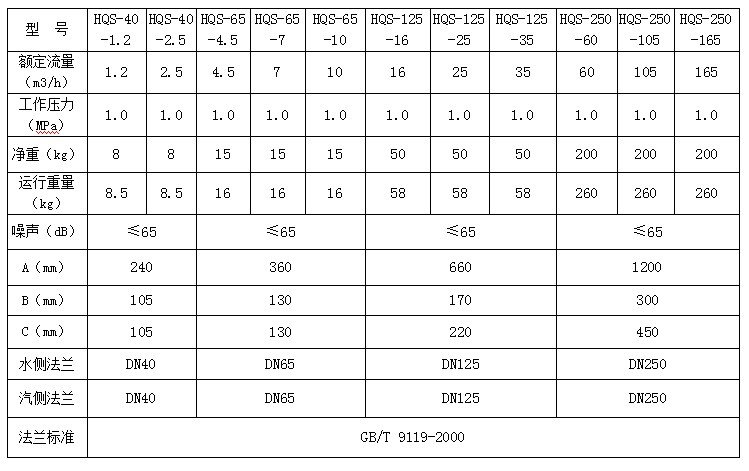

二.HQS汽水混合喷射器基本参数:
三、HQS汽水混合喷射器选型参考:
HQS汽水混合喷射器可用于空调采暖、生活热水、工业生产工艺水加热系统,根据实际水流量的蒸汽耗量选用加热器。
1、汽水混合喷射器在未通入蒸汽时,额定流量下,水头损失为5mH2O,通入蒸汽后,水头损失可按1mH2O考虑;
2、喷射式加热器正常运行时蒸汽压力大于水压0.05MPa以上;
3、喷射式换热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
4、汽水混合喷射器适宜安装在水泵的吸水侧。
四、HQS汽水混合喷射器安装与使用:
1.汽水混合器可水平安装,也可以竖直向上安装,蒸汽入口应向上或水平;
2.喷射式加器前后应装设阀门、压力表及温度计,以便于观察和调节汽水混合器的工作状况;
3.喷射式换热器启动时,应先通水,再通汽;停机时,先关断汽源,再断水。
五、HQS汽水混合喷射器典型应用:
多种材质选择碳钢、304、316、2205双相不锈钢等材质,可根据用户需要生产
多种安装方式定制国标,化工标准法兰、螺纹连接方式,用户可根据需要定制
整体解决方案根据产品应用,提供整套解决方案,提升系统性能,节约综合成本
小批量定制可满足用户多规格、小批量的需求
无振动、无噪音拉法尔喷管技术,蒸汽与水高速均匀混合,无振动、无噪音
换热效率高蒸汽与水直接混合,没有热能浪费,降低了换热成本
